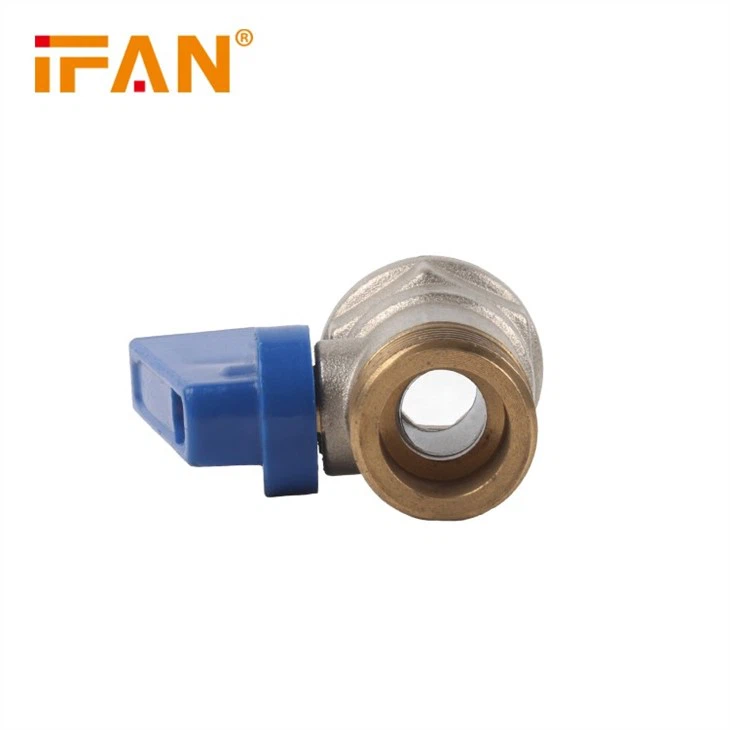

Miniválvula de bola IFAN

MANTENIMIENTO diario: LA VIDA ÚTIL LARGA y el período SIN mantenimiento dependerán de los siguientes factores: condiciones de trabajo normales, mantenimiento de una relación temperatura/presión armoniosa y datos de corrosión razonables

Válvula de bola en estado cerrado, todavía hay líquido a presión dentro del cuerpo de la válvula

Antes del mantenimiento: libere la presión de la tubería y coloque la válvula en la posición abierta; Desconecte la fuente de alimentación o de aire; Separar el actuador del soporte

ES NECESARIO ASEGURARSE DE QUE SE HAYA QUITADO LA PRESIÓN DEL TUBO superior Y aguas abajo de la válvula de bola antes de DESMONTAR y DESCOMPRIMIR

Al desmontar y volver a montar, debemos tener cuidado para evitar dañar la superficie de sellado de las piezas, especialmente las piezas no metálicas. Al quitar las juntas tóricas, se deben usar herramientas especiales

Los tornillos de la brida deben apretarse simétricamente, paso a paso y uniformemente durante el montaje.

El agente de limpieza debe ser compatible con las piezas de goma, las piezas de plástico, las piezas de metal y los medios de trabajo (como el gas) en la válvula de bola. Cuando el medio de trabajo es gas, se puede usar gasolina (GB484-89) para limpiar piezas metálicas. Las partes no metálicas se limpiarán con agua pura o alcohol.

Las partes no metálicas deben retirarse del agente de limpieza inmediatamente después de la limpieza y no deben empaparse durante mucho tiempo.

Después de la limpieza, debe volatilizarse con el agente de limpieza en la pared de lavado (se puede limpiar con un paño de seda sin un agente de limpieza por inmersión) para el ensamblaje, pero no debe almacenarse durante mucho tiempo, de lo contrario se oxidará y se contaminará. por el polvo

Las piezas nuevas también deben limpiarse antes del montaje.

Durante el montaje, no debe haber restos de metal, fibra, grasa (excepto el uso prescrito), polvo y otras impurezas, cuerpos extraños y otra contaminación, adherencia o permanecer en la superficie de las piezas o entrar en la cavidad interna. Si hay una pequeña fuga en el lugar del empaque, la tuerca del vástago de la válvula debe bloquearse nuevamente.

Nota: No bloquee demasiado, generalmente otro 1/4 de vuelta ~ 1 vuelta, la fuga se detendrá.

A), eliminar

Mantenga la válvula en posición semiabierta, enjuague y elimine cualquier sustancia peligrosa que pueda existir dentro o fuera del cuerpo.

Cierre la VÁLVULA de bola, QUITE los pernos y tuercas de conexión en ambas bridas y retire la VÁLVULA COMPLETAMENTE DE LA línea.

Retire IMPULSIÓN EN SECUENCIA: ACTUADOR, SOPORTE DE CONEXIÓN, ARANDELA DE SEGURIDAD, TUERCA DEL VÁSTAGO, RESORTE DE MARIPOSA, GNAM, TIRA DE DESGASTE, EMPAQUE DEL VÁSTAGO.

Retire los TORNILLOS Y TUERCAS DE CONEXIÓN DE LA CUBIERTA DEL CUERPO, SEPARE LA CUBIERTA DEL CUERPO Y QUITE EL EMPAQUE DE LA CUBIERTA.

Verificar QUE LA BOLA ESTÉ EN POSICIÓN "OFF", LO QUE PERMITE FACIL EXTRACCIÓN DEL CUERPO Y POSTERIOR DESMONTAJE DEL ASIENTO.

Empuje el VÁSTAGO HACIA ABAJO A TRAVÉS DEL AGUJERO MEDIO DEL CUERPO HASTA COMPLETARLO, LUEGO RETIRE EL ANILLO O Y EL EMPAQUE DEL VÁSTAGO.

Nota: TENGA cuidado de no rozar la superficie del vástago y el sello de la caja de empaque del cuerpo.

B) Reensamblaje

Limpiar y comprobar las piezas desmontadas. Se recomienda encarecidamente utilizar el paquete de repuestos para reemplazar el asiento de la válvula, la arandela de la tapa y otros sellos.

Montar en el orden inverso al desmontaje.

Pernos de conexión de brida de bloqueo cruzado con par especificado.

Bloquee la tuerca del vástago con el par especificado.

Después de instalar el actuador, la señal de entrada correspondiente hace que el carrete gire girando el vástago para hacer que la válvula se abra y se cierre.

Si ES POSIBLE, pruebe el sello de presión y el rendimiento de la válvula de acuerdo con las normas pertinentes antes de volver a cargar la tubería.

1, el principio de

La parte de apertura y cierre de la válvula de bola es una bola, y la bola gira alrededor de la línea central del cuerpo para lograr la apertura y el cierre de una válvula.

2, el lugar de aplicación

Tubería de diámetro pequeño y baja presión utilizada para cortar el flujo de agua y cambiar la distribución del flujo de agua o para abrir y cerrar rápidamente el lugar.

3, las características

1) Baja resistencia al flujo;

2) Estructura simple;

3) Tamaño pequeño y peso ligero;

4), selección de material de superficie de sellado de válvula de bola de plástico, buena estanqueidad;

5) Operación fácil, apertura y cierre rápidos, fácil de controlar a distancia;

6), mantenimiento conveniente, el anillo de sellado es generalmente móvil, fácil de quitar y reemplazar;

7), completamente abierto o completamente cerrado, la superficie de sellado de la bola y el asiento de la válvula y el medio están aislados, el medio no causará la erosión de la superficie de sellado de la válvula.
