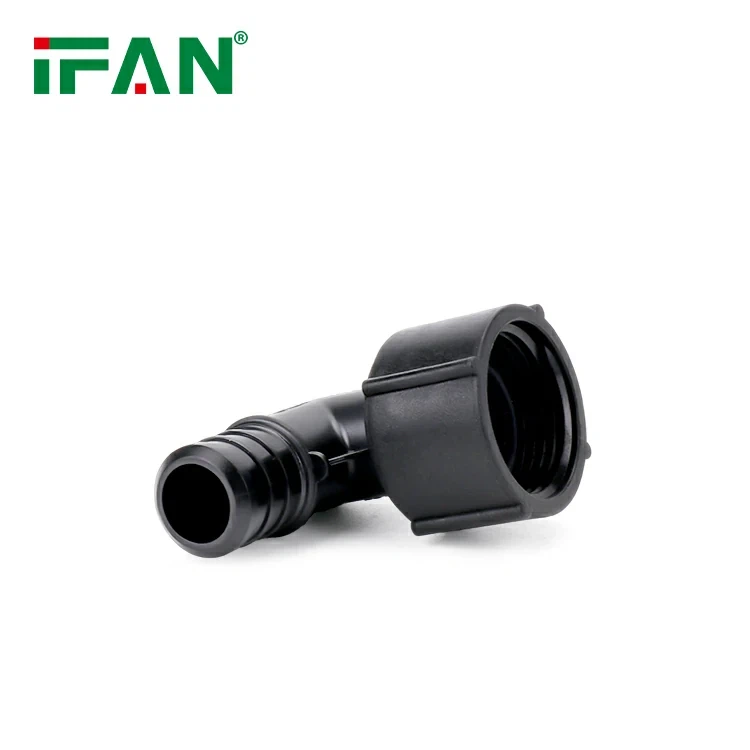

La ventaja de estabilidad dimensional de los accesorios de tuberías deslizantes PPSU: garantizar la instalación y operación precisas del sistema de tuberías

Introducción

La estabilidad dimensional es un atributo crítico pero a menudo ignorado en los materiales de ajuste de tuberías, impactando directamente la precisión de la instalación, la integridad del sello y la confiabilidad del sistema a largo plazo . de la estabilidad dimensional de PPSU, su impacto en la instalación y operación, ventajas comparativas sobre otros materiales y aplicaciones del mundo real . Al comprender cómo PPSU mantiene dimensiones precisas, los ingenieros pueden garantizar conexiones libres de fugas y un rendimiento óptimo en diversas configuraciones industriales y comerciales .

La base científica de la estabilidad dimensional en PPSU

Factores moleculares y microestructurales

La estabilidad de PPSU se origina en su arquitectura de polímero único:

Columna vertebral aromática rígida:

Los anillos de benceno en la estructura molecular de PPSU crean un obstáculo estérico, reduciendo la movilidad de la cadena y la expansión térmica .

Interacciones grupales de sulfone:

Los grupos -sO₂- forman fuertes interacciones dipolo-dipolo, mejorando las fuerzas intercaltales y resistiendo la deformación térmica .

Morfología semicristalina:

La cristalinidad de PPSU (30–40%) proporciona una estructura ordenada que restringe los cambios dimensionales . Las regiones cristalinas actúan como "anclajes moleculares" durante el ciclo térmico .

Control de expansión térmica

PPSU exhibe una expansión térmica baja y predecible:

Coeficiente de expansión térmica (CTE):

5.5 × 10⁻⁵/ grado (23–100 grados), significativamente más bajo que muchos termoplásticos:

PVC: 8.0 × 10⁻⁵/ grado

PEX: 1.3 × 10⁻⁴/ grado

Policarbonato: 6.7 × 10⁻⁵/ grado

CTE dependiente de la temperatura:

CTE permanece estable de -40 grado a 150 grados, con solo un aumento del 10% en el extremo superior, lo que permite un rendimiento constante en rangos de temperatura .

Impacto de la estabilidad dimensional en los sistemas de tuberías

Tolerancias de instalación precisas

La estabilidad dimensional garantiza tolerancias de fabricación estrictas:

Alineación de tubo de ajuste:

Los accesorios PPSU mantienen dimensiones nominales dentro de ± 0 . 1 mm para DN20, lo que permite profundidades de inserción precisas (crítico para la compresión del sello).

Dimensiones roscadas y de enchufe:

Precisión de tono de subproceso dentro de ± 0 . 02 mm, reduciendo los riesgos de subproceso cruzado en comparación con los metales que pueden Gall (E . G ., latón).

Integridad del sello bajo ciclismo térmico

Dimensiones estables Reserva de sellado Rendimiento:

Mantenimiento de compresión de sello:

A 100 grados, los accesorios PPSU retienen el 90% de la compresión inicial de la junta tórica, versus 60% para PVC y 75% para policarbonato .

Sinergia a la temperatura:

Presión interna (10 bar) y temperatura (80 grados) se combinan para crear<0.5% dimensional change in PPSU, versus 2–3% in PEX, which can compromise seals.

Resistencia a la deformación inducida por el medio ambiente

PPSU resiste diversas tensiones operativas:

Hinchazón químico:

En el 50% de etanol a 60 grados, PPSU aumenta por<1%, whereas ABS swells by 5%, leading to dimensional instability.

Deformación de fluencia:

A 100 grados y 30 MPa, PPSU muestra<1% creep strain after 10,000 hours, ideal for long-term pressure applications.

Análisis de estabilidad dimensional comparativa

Resistencia al ciclismo térmico

Efectos químicos y de presión

Ácido sulfúrico 10% a 60 grados (1, 000 horas):

PPSU:<0.1% dimensional change

Nylon: hinchazón al 2%, que conduce a un aumento de 0.5 mm de diámetro en los accesorios DN20

Presión de 10 bares a 80 grados (1 año):

PPSU:<0.3% wall expansion

CPVC: 1.2% de expansión, arriesgando la falla articular

Ventajas de diseño e instalación

Coincidencia de tolerancia con materiales de tubería

El CTE de PPSU se alinea con materiales de tubería comunes:

Tuberías PEX (CTE 13 × 10⁻⁵/ grado):

El uso de accesorios PPSU con PEX requiere juntas de expansión cada 10 m, versus cada 5 m para accesorios de metal .

Tuberías de cobre (CTE 17 × 10⁻⁶/ grado):

Los sindicatos dieléctricos reducen la corrosión galvánica, mientras que el CTE de PPSU permite carreras 20% más largas sin bucles de expansión .

Protocolos de instalación simplificados

La estabilidad dimensional habilita el ensamblaje sin herramientas:

Accesorios de presentación para conectar:

La estructura rígida de PPSU garantiza fuerzas de inserción consistentes (15–20 n para DN20), minimizando el error del operador .

Ayudas de alineación:

Las marcas de alineación integradas en los accesorios mantienen la tolerancia angular de ± 1 grado, crítico para los sistemas propensos a vibraciones .

Confiabilidad operativa a largo plazo

Las dimensiones estables reducen las necesidades de mantenimiento:

Resistencia a la vibración:

Los accesorios PPSU mantienen el 95% del par inicial después de 10 ° ciclos (20–2000 Hz, 50 g), versus 70% para latón .

Durabilidad del ciclismo térmico:

100 ciclos (-20 grados a 120 grados) causa<0.1 mm dimensional shift in PPSU, versus 0.5 mm in PVC.

Estudios de caso en estabilidad dimensional

Sistema de agua fría industrial

Desafío: Swings de temperatura estacional (-10 grado a 35 grados) causaron que los accesorios de PVC se filtraran debido a cambios dimensionales .

Solución: Accesorios deslizantes PPSU con sellos EPDM .

Resultado: Después de 5 años, no hay fugas; cambio dimensional<0.3 mm, maintaining 1.5 MPa seal compression.

Línea de esterilización de vapor farmacéutico

Condiciones: 134 grados de vapor (2 bar), 10 ciclos/día .

Diseño de PPSU: PPSU reforzado con 15% de fibra de vidrio para CTE reducido (4 . 8 × 10⁻⁵/ grado).

Actuación: Estabilidad dimensional dentro de ± 0 . 05 mm después de 10, 000 ciclos, cumpliendo con los estándares de clase VI de USP.

Enfriamiento de la plataforma de aceite en alta mar

Ambiente: Sea Water (3 . 5% NaCl), 20–80 grados, 10 bares de presión.

Tecnología de ajuste: PPSU con enchapado en P, CTE coincidente con tuberías de aluminio (23 × 10⁻⁶/ grado) a través de conectores flexibles .

Resultado: 8- año de servicio de año; No hay fugas inducidas por dimensiones, superando el acero inoxidable en un 30%.

Innovaciones futuras en estabilidad dimensional

Formulaciones de polímeros avanzados

Refuerzo de fibra de carbono:

El 10% de la fibra de carbono reduce CTE a 3 . 0 × 10⁻⁵/ grado, ideal para sistemas de enfriamiento de semiconductores ultra precisos.

Forma de los polímeros de memoria:

PPSU combina que ajuste de manera autónoma las dimensiones para compensar los cambios térmicos, en desarrollo para aplicaciones espaciales .

Monitoreo dimensional inteligente

Tecnología gemela digital:

Accesorios PPSU impresos en 3D con medidores de tensión incrustados, proporcionando datos dimensionales en tiempo real (precisión ± 0 . 01 mm).

Tolerancias impredecidas por AI:

Los modelos de aprendizaje automático optimizan las dimensiones de ajuste basadas en parámetros operativos, reduciendo los errores de instalación en un 80%.

Fabricación aditiva para precisión

Accesorios optimizados por topología:

PPSU impreso en 3D con espesores de pared variables, logrando ± 0 . 05 mm de precisión dimensional para juntas críticas.

Materiales calificados funcionalmente:

CTE de gradiente del cuerpo de ajuste al área del sello, mejorando la estabilidad térmica en sistemas multimateriales .

Conclusión

La estabilidad dimensional de los accesorios de tuberías deslizantes de PPSU es una ventaja fundamental que permite una instalación precisa y una operación confiable a largo plazo . de la rigidez estructural de nivel molecular a la expansión de la macro escala, PPSU supera los materiales tradicionales en el mantenimiento de los dimensiones en los diversos entornos {{4} for high-precision pipeline systems in industries from pharmaceuticals to offshore energy. As technology advances, innovations in material science and smart monitoring will further enhance PPSU's dimensional stability, enabling even more demanding applications. By leveraging this critical property, engineers can design pipeline systems that deliver consistent performance, safety, and efficiency, solidifying PPSU's role as a premium material for Gestión moderna de fluidos .
