Análisis de las clasificaciones de presión y las condiciones de trabajo aplicables de la válvula de puerta de latón

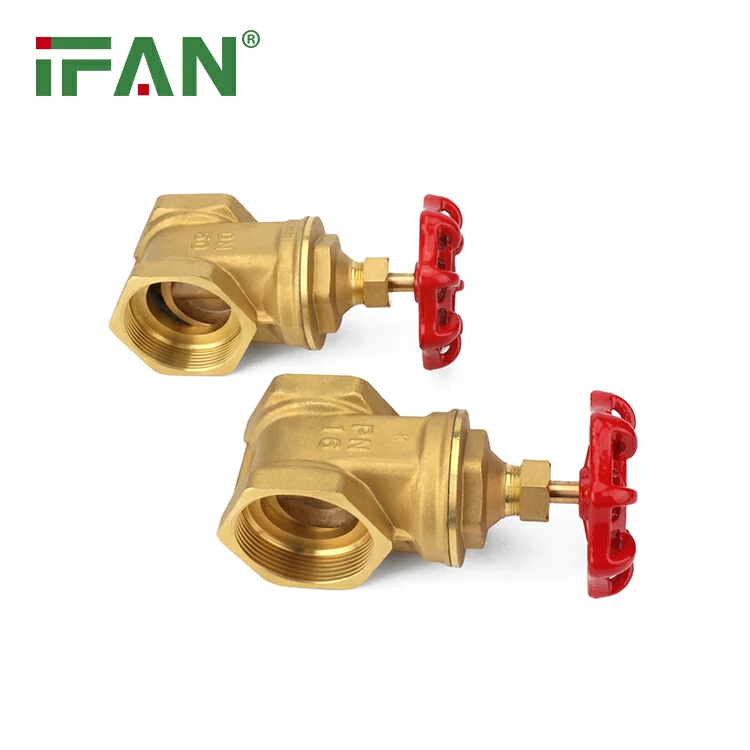

Introducción
Brass gate valves serve as critical components in fluid systems, with their pressure ratings and working conditions dictating operational safety and efficiency. Understanding how these valves perform under varying pressures and in different media is essential for proper selection and installation. This analysis delves into the pressure rating systems for brass gate valves, evaluates the factors influencing their performance, and defines the optimal working conditions for different Aplicaciones . Al examinar las propiedades del material, los estándares de diseño y los estudios de casos del mundo real, los ingenieros pueden tomar decisiones informadas para garantizar la confiabilidad de la válvula e integridad del sistema .
Sistemas de calificación de presión y estándares
Clasificaciones de calificación internacional
Las válvulas de puerta de latón se adhieren a sistemas de calificación de presión estandarizados:
PN (presión nominal): Común en Europa, designando la presión en la barra . Una válvula PN16 está clasificada para 16 bar (232 psi) .
Clasificación de clase: Utilizado en América del Norte, basado en ASME B 16.34. Las válvulas de clase 125 resisten 125 psi a temperatura ambiente .
BS EN 1074: Estándar británico que especifica calificaciones de temperatura de presión para las válvulas de suministro de agua, definiendo las clases PN 10- PN40 .
Gráficos de temperatura a presión (PT)
**
Los gráficos de PT relacionan las clasificaciones de presión con la temperatura:
Temperatura ambiente (20 grados): Una válvula de latón PN20 (C36000) resiste 20 bar, pero a 100 grados, la calificación cae a 12 bares debido al ablandamiento del material .
Desarrollo de temperatura: Latón pierde 15% de resistencia a la tracción a 100 grados, lo que requiere una reducción de presión . una válvula de clase 125 (200 psi a 70 grados F) tasas a 150 psi a 200 grados F .
Prueba y certificación
Prueba de shell: 1 . 5 × presión nominal durante 15 minutos (E . G ., válvula PN16 probada en 24 bar).
Prueba de asiento: 1 . 1 × presión nominal, menor o igual a 0.01 × dn (mm/min) fuga.
Prueba de ciclo: 5, 000 ciclos abiertos/cerrados a presión nominal para garantizar la durabilidad .
Factores que influyen en las clasificaciones de presión
Propiedades y construcción del material
Composición de aleación de latón:
C36000 (61% Cu, 39% Zn): resistencia a la tracción 370 MPa, adecuado para PN 16- PN 25.
C89833 (aluminio-brasas): 400 MPa de resistencia, habilita las clasificaciones PN40 en tamaños más grandes .
Espesor de la pared: Calculado por la fórmula de Barlow: t=(p × d)/(2 × s × e), donde t=espesor, p=presión, d=od, S=tensión permitida, e {}}}} {7 {7 {{}}}}}} 2- Valve de pulgada a 16 bar, t =3.2 mm (s =80 mpa, e =0.6) .
Proceso de fabricación: Las válvulas de latón forjadas tienen clasificaciones de presión 20% más altas que las de fundición debido a la estructura de grano uniforme .
Características de diseño y distribución de estrés
Diseño de unión del capó: Bonnets atornillados con sellos juntas (ptfe o herida en espiral) resistir presiones más altas que los aviones roscados . a 4- Bolt Bonnet en un 3- válvula de pulgada distribuye el estrés 30% más uniforme .
Rigidez de la puerta: Las puertas de cuña sólidas en las válvulas DN 50+ requieren costillas de refuerzo para evitar la deflexión bajo presión . a 4- de pulgada con puerta acanalada reduce la desviación en un 50% a 16 bar .
Fuerza de tallo: Los tallos roscados (acme o trapezoidales) deben tener un diámetro de inclinación mayor o igual a 6 mm para las válvulas Pn16 para resistir las fuerzas de tracción (F=p × a =16 barra × 785 mm² =12, 560 n para 100 mm) .
Condiciones de trabajo aplicables para diversos medios
Sistemas de agua potable
Rango de presión: 2-10 bar (29-145 psi), suministro municipal típico . PN 10- pn16 válvulas es suficiente para la mayoría de las aplicaciones residenciales y comerciales .
Límite de temperatura: Menos o igual a 80 grados para prevenir la decincificación acelerada . a 60 grados, válvulas de latón en agua blanda (caco₃<50 ppm) have 0.05 mm/year corrosion rate, vs. 0.02 mm/year at 20°C.
Calidad del agua: Hard water (CaCO₃ >200 ppm) forma una escala de protección, permitiendo un funcionamiento de mayor presión (hasta PN20) con el mantenimiento adecuado .
Fluidos de procesos industriales
Aplicaciones de vapor:
Presión: hasta 10 bar (145 psi) a 180 grados, usando latón sin plomo con asientos con níquel .
Limitation: Zinc volatilization at >200 grados restringe la temperatura de vapor a menos o igual a 190 grados para las válvulas PN16 .
Aire comprimido:
Presión: 6-10 bar (87-145 psi), que requiere válvulas con recubrimientos anti-corrosión (E . g ., níquel electro
Ácidos suaves/alcalinos:
pH 4-10, menor o igual a 6 bar (87 psi) . válvulas de latón en ácido acético al 5% a 25 grados con 6 bares, pero requieren asientos bordeados de PTFE para resistencia química .
Entornos marinos y de alto riesgo
Sistemas de agua de mar:
Presión: menor o igual a 10 bar (145 psi), usando aluminio-brass (C89833) con ánodos de sacrificio . iones de cloruro (20, 000 ppm) reduce la calificación de presión efectiva en un 20% debido al riesgo de pisos .
Aplicaciones en alta mar:
Temperatura: -20 Grado a 60 grados, presión hasta PN 25. Las temperaturas frías aumentan la fragilidad de latón, que requieren pruebas de impacto (Charpy V-Notch mayor o igual a 20 J a -20 grado) .
Directrices de selección y aplicación
Coincidencia de calificación de presión
Desarrollado para la temperatura: Use gráficos PT para ajustar las calificaciones . una válvula de clase 125 a 180 grados F (82 grados) tiene una presión efectiva=125 × 0.75=94 psi .
Factor de seguridad: Aplicar 1 . 5 × Margen de seguridad para sistemas críticos . Una válvula en un sistema de 8 bares debe clasificarse PN16 (16 bar).
Consideraciones de compatibilidad de medios
Asignación de corrosión: Agregar 1-2 mm El grosor de la pared para agua de mar o medios ácidos . a 2- pulgada válvula en 3% de NaCl debería tener t =4.5 mm (vs . 3.2} mm para agua) {}}}
Selección de material de sello:
EPDM: menos de o igual a 120 grados, adecuado para agua/gas .
PTFE: menos de o igual a 260 grados, ideal para vapor/productos químicos, pero requiere un par 30% más alto de cierre .
Instalación y límites operativos
Protección contra sobretensiones: Instale tanques de sobretensión o válvulas de alivio de presión para limitar los transitorios a menos o igual a 1 . 3 × presión nominal . Una válvula PN16 debe soportar 20.8 surcos de barras.
Gestión de expansión térmica: Allow 0.15 mm/100 mm expansion for temperature swings. Use flexible hoses or expansion joints in systems with >Variación de temperatura de 50 grados .
Estudios de caso en la aplicación de calificación de presión
Suministro de agua de gran altura
Una válvula de puerta de latón 4- pulgada en un edificio de gran altura (altura de 60 m):
Cálculo de presión: Presión hidrostática=60 m × 0 . 1 bar/m=6 bar.
Selección de calificación: Válvula PN10 (10 bar) con 1 . 6 × factor de seguridad.
Actuación: Resistir 8 bar durante el arranque de la bomba; Sin fugas después de 5 años de operación .
Sistema de calefacción de vapor industrial
Una válvula 2.5- pulgada en una línea de vapor de 150 grados, 8 bar:
Elección de material: C89833-Brass de aluminio (resistencia a la tracción 400 MPa a 150 grados) .
Descarrilamiento: 8 bar menos o igual a 10 bar (calificación PN10 a 150 grados) .
Resultado: Operado durante 8 años con inspección anual; acumulación de escala menor, sin fallas relacionadas con la presión .
Agua de enfriamiento de plataforma en alta mar
Una válvula 3- pulgada en agua de mar (20, 000 ppm cl⁻), presión de 6 bares:
Modificaciones de diseño: Cuerpo de aluminio-latón, anodo de zinc, asiento ptfe .
Calificación de presión: PN16 (16 bar) para dar cuenta del 60% de la reducción debido a la corrosión .
Resultado: Después de 3 años, la tasa de corrosión<0.02 mm/year; maintained pressure integrity.
Tendencias futuras en la mejora de la calificación de presión
Materiales avanzados
Latón nanocompuesto: El refuerzo de óxido de grafeno al 5% aumenta la resistencia a la tracción en un 30%, habilitando las calificaciones de PN40 en tamaños más grandes (DN 150+) .
Compuestos de matriz de metal: Latón con 10% de partículas de carburo de silicio resiste la fluencia a 200 grados, extendiendo las clasificaciones de presión a 12 bar a temperaturas elevadas .
Monitoreo de presión inteligente
Sensores de presión integrados: Los sensores MEMS en los cuerpos de la válvula proporcionan datos de temperatura de presión en tiempo real, alertando al acercarse al 80% de la presión nominal .
Análisis predictivo: Los algoritmos de IA analizan los ciclos de presión para pronosticar la vida restante, reduciendo las fallas inesperadas en un 50%.
Fabricación aditiva
Válvulas optimizadas por topología: Las válvulas de latón impresas en 3D con estructuras de celosía mantienen las clasificaciones de presión mientras reducen el peso en un 40%. El análisis de elementos finitos asegura una distribución de tensión uniforme .
Conclusión
Las clasificaciones de presión y las condiciones de trabajo de las válvulas de puerta de latón se definen mediante una combinación de ciencia de material, estándares de diseño y parámetros operativos . al adherirse a los sistemas de calificación internacional, considerando la reducción de la temperatura y la compatibilidad de los medios de comunicación, los ingenieros pueden garantizar el rendimiento de la válvula segura y eficiente . A medida que los materiales y las técnicas de monitoreo avanzan, los valores de las salidas de bronce continúan con la demanda de la demanda de la demanda de la demanda de las aplicaciones de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de las aplicaciones de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda de la demanda. entornos de trabajo, solidificando su papel como componentes confiables en los sistemas de control de fluidos .
